Victron VE.Bus BMS

Victron VE.Bus BMS er et avansert Battery Management System (BMS) utviklet for å beskytte og styre Victron Lithium Battery Smart (LiFePO₄).
Systemet overvåker individuelle celleparametere via tilkoblede Battery Management Interface (BTV)-moduler og sikrer at hver celle holdes innenfor trygge grenser for spenning og temperatur.

BMS-en beskytter batteriene ved automatisk å styre eller deaktivere lader, inverter og last når kritiske grenser nås.
Kommunikasjonen skjer via VE.Bus, noe som muliggjør sømløs integrasjon med Victron MultiPlus, Quattro, EasySolar og andre VE.Bus-kompatible enheter.

Den fungerer som kontrollsentral for hele litiumsystemet, og sørger for balansert lading, trygg utlading og maksimal levetid for batteribanken.

Elektriske og tekniske egenskaper

• Driftsspenning: 9 – 70 V DC

• Strømforbruk:

  • Aktiv drift: < 10 mA

  • Standby: < 1 mA

• Reléutganger:

  • Load disconnect: 60 V / 1 A, styrer lastreleet ved lav spenning eller feil

  • Charger disconnect: 60 V / 1 A, kobler ut lader ved høy spenning

• VE.Bus-grensesnitt:

  • Kommunikasjon med MultiPlus, Quattro, EasySolar og andre invertere/ladere

  • Overvåker status og sender styringssignaler automatisk

• Remote on/off-inngang: For ekstern styring eller integrasjon med systembryter

• Batterikommunikasjon: Via BTV-kabler til hver enkelt batterimodul

• Beskyttelsesfunksjoner:

  • Celleoverspenning / -underspenning

  • Høy/lav temperatur

  • Kortslutning / overstrøm

  • Automatisk frakobling av last og lader

• Driftstemperatur: -20 °C til +50 °C

• Kapslingsgrad: IP20

• Montering: Panel, DIN-skinne eller løst i tavle

Funksjonelle egenskaper

• Cellebeskyttelse: Overvåker individuelle cellers spenning og temperatur via BTV-moduler

• Automatisk last- og laderkontroll: Frakobler ved grenseverdier for trygg drift

• VE.Bus-kommunikasjon: Direkte integrasjon med MultiPlus/Quattro for koordinert styring

• Fail-safe drift: Lukkede og åpne kollektorutganger for redundante kontrollsignaler

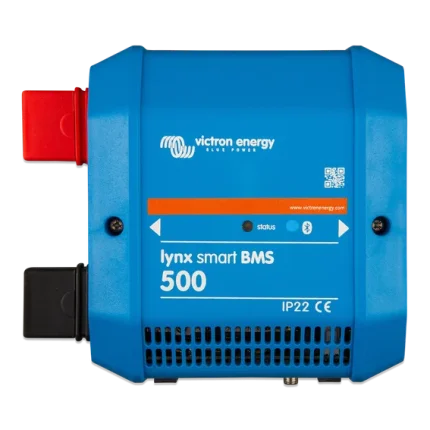

• Ekspanderbar arkitektur: Kan kombineres med VE.Bus BMS V2, Smart BMS CL, Lynx Ion, og Lynx Smart BMS for større systemer

• Ekstern styring: Remote on/off for enkel systemkontroll

• Statusindikatorer: LED for drift, lader, last og feilstatus

• Lavt energiforbruk: Optimalisert for kontinuerlig overvåkning i batteridrevne installasjoner

Integrasjon og bruksmiljø

VE.Bus BMS fungerer som sentralenhet i Victron Lithium Smart-batterisystemer og beskytter batteribanken mot skade ved feil spenning eller temperatur.
Den er beregnet for profesjonelle installasjoner i marine, off-grid, industrielle og mobile applikasjoner, der litiumteknologi benyttes sammen med Victron-invertere og ladere.

Typiske integrasjoner:

• Styring av MultiPlus eller Quattro i kombinasjon med LiFePO₄-batterier

• BMS-beskyttelse i hybride og off-grid anlegg

• Integrasjon med DC-systemer via reléutganger for last- og laderkontroll

• Systemovervåkning gjennom Cerbo GX / GX Touch

• Del av komplekse Victron Energy-oppsett med flere batterimoduler

Typiske bruksområder

• Marine energisystemer med LiFePO₄-batterier

• Off-grid og hybrid strømforsyning

• Mobile applikasjoner (bobil, rednings- og servicekjøretøy)

• Industrielle backup- og energilagringssystemer

• Telekom og fjernstyrte installasjoner

Sikkerhet og samsvar

Victron VE.Bus BMS oppfyller kravene i internasjonale standarder for elektrisk sikkerhet og EMC, og er CE- og E-merket (ECE R10).
Den er designet for kontinuerlig drift, og beskytter batterisystemet mot både elektriske og termiske risikoer.

Innebygde sikkerhetsfunksjoner:

• Beskyttelse mot overspenning, underspenning og overtemperatur

• Feilpolaritetsvern og intern strømsikring

• EMC-filter for støyreduksjon

• Galvanisk isolasjon mellom kontrollsignaler og batterispenning

Oppsummering

Victron VE.Bus BMS er et pålitelig og avansert batteristyringssystem for Victron Lithium Smart-batterier.
Den overvåker celler, beskytter mot feil og styrer automatisk lader og inverter for maksimal sikkerhet og batterilevetid.

Med VE.Bus-integrasjon, lavt strømforbruk og presis kontroll, er dette et essensielt komponent i marine, industrielle og off-grid litiumsystemer hvor trygghet, effektivitet og systemintegrasjon er avgjørende.
