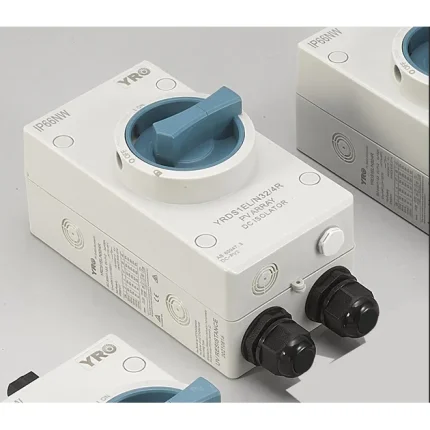

DC isolasjonsbryter 1000V 32A IP66 med MC4 for 2 string

Denne DC isolasjonsbryteren 1000 V 32 A IP66 med MC4 for 2 string er en robust og sikker manuell lastbryter beregnet for isolering av solcellefelt (PV-strenger) fra inverter eller laderegulator.
Bryteren er spesielt utviklet for solenergianlegg med opptil 1000 V DC, og håndterer to separate PV-strenger med MC4-innganger og -utganger.

Enheten gir rask og sikker frakobling av DC-spenning ved installasjon, service eller nødstopp, og oppfyller kravene til PV-installasjoner i henhold til IEC 60947-3.
Med en IP66-klassifisert kapsling tåler bryteren støv, regn, snø og UV-stråling, og er derfor egnet for både utendørs og takmonterte installasjoner.

MC4-tilkoblinger muliggjør enkel og sikker integrasjon med eksisterende solcellekabling uten behov for spesialverktøy.
Bryteren har et låsbart roterende håndtak som sikrer at systemet forblir frakoblet under service eller vedlikehold.

Elektriske og tekniske egenskaper

• Merkespenning (Ue): 1000 V DC

• Merkestrøm (Ie): 32 A

• Poler: 4 (2 pos./2 neg.)

• Antall strenger: 2 (uavhengige)

• Brytekapasitet: ≥ 2 × 32 A ved 1000 V DC

• Kontakttype: Sølvlegerte kontakter for lav kontaktmotstand

• Kabeltilkobling: MC4-hurtigkoblinger, maks 6 mm²

• Isolasjonsmotstand: > 100 MΩ ved 1000 V DC

• Kapslingsgrad: IP66 – fullstendig støvtett og vannbestandig

• Materiale: UV-bestandig polykarbonat (halogenfri)

• Driftstemperatur: -40 °C til +85 °C

• Flammesikkerhet: UL 94 V-0

• Montering: Vegg, modulplate eller direkte bak inverter/PV-felt

• Betjening: Roterende håndtak med 90°-funksjon (på/av)

• Låsbarhet: Ja (kan låses i av-posisjon)

Funksjonelle egenskaper

• Manuell frakobling av DC-strøm fra solcellefelt

• To separate MPPT-strenger håndteres uavhengig

• MC4-koblinger for rask tilkobling uten feilpolaritet

• Full IP66-beskyttelse – egnet for utendørs montering

• Låsbart håndtak for økt sikkerhet under service

• Lav kontaktmotstand gir høy effektivitet og minimal varmeutvikling

• Vedlikeholdsfri konstruksjon – designet for lang levetid i krevende miljøer

• UV- og korrosjonsbestandig materiale for tak- og fasademontering

Integrasjon og bruksmiljø

Bryteren er designet for DC-isolering i solcelleanlegg og installeres vanligvis mellom PV-panelene og inverteren eller laderegulatoren.
Den egner seg for både tak-, mark- og veggmonterte systemer, og brukes i bolig-, nærings- og industriprosjekter hvor høy spenning og driftssikkerhet kreves.

Typiske integrasjoner:

• Isolasjon mellom PV-string og MPPT-regulator

• Sikkerhetsbryter ved vedlikehold og service

• Nødstopp for PV-anlegg

• Kombinert bruk med DC-overspenningsvern og sikringsmoduler

• Bruk sammen med Victron SmartSolar / RS / MPPT-systemer

Typiske bruksområder

• Solcelleanlegg (bolig og industri)

• Off-grid-systemer og energilagring

• Takmonterte og bakkemonterte PV-installasjoner

• Maritime og mobile solenergisystemer

• Sikkerhets- og vedlikeholdsisolasjon i DC-distribusjon

Sikkerhet og samsvar

Enheten er produsert i samsvar med IEC 60947-3 og EN 60669 for sikker frakobling av DC-kretser under last.
Kapslingen beskytter mot støv, fukt og UV-stråling, og håndtaket kan låses i AV-posisjon for å forhindre utilsiktet innkobling.
Materialene er halogenfrie og brannklassifisert for trygg bruk i elektriske installasjoner.

Innebygde sikkerhetsfunksjoner:

• Hurtig og sikker bryting av likestrøm

• Mekanisk låsing og posisjonsindikasjon

• Overflatesikker, isolert kapsling (IP66)

• Full isolasjonsavstand mellom poler

Oppsummering

DC Isolasjonsbryter 1000 V 32 A IP66 med MC4 for 2 string er en robust og sikker løsning for frakobling av solcellefelt i moderne PV-anlegg.
Med to separate MPPT-strenger, høy IP-beskyttelse og MC4-kompatible tilkoblinger tilbyr den både enkel installasjon og pålitelig drift over tid.

Et ideelt valg for profesjonelle solenergianlegg, industri- og off-grid-systemer, der sikkerhet, pålitelighet og værbestandighet er avgjørende.
