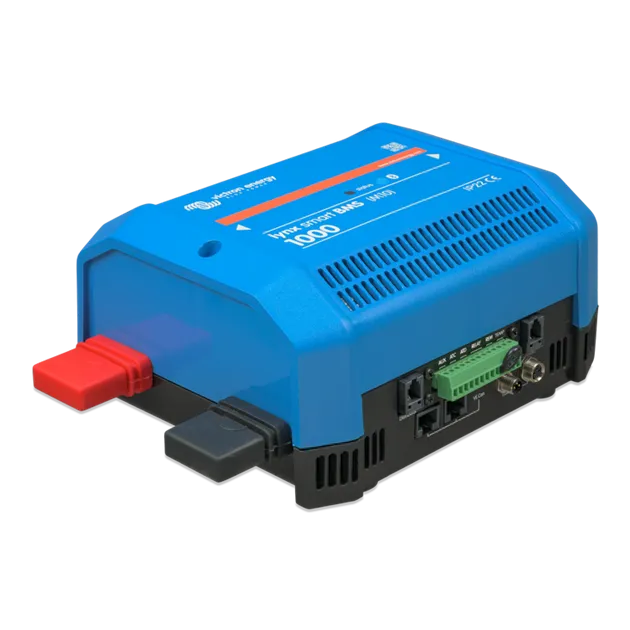

Victron Lynx Smart BMS 1000

Victron Lynx Smart BMS 1000 er den avanserte versjonen av Lynx Smart BMS-serien, designet for høye systemkrav og større batterikonfigurasjoner.
Den tilbyr en innebygd 1000 A kontaktor som fungerer som en sikkerhets-fallback, noe som gir ekstra beskyttelse til batteribanken dersom de primære styringssystemene (som ATC / ATD / DVCC) skulle svikte.

BMS-en overvåker celler (gjennom modul-overvåkingsmoduler), temperatur, spenning og strøm, sørger for balansering, og kobler automatisk ut lading og last når kritiske grenser nås.

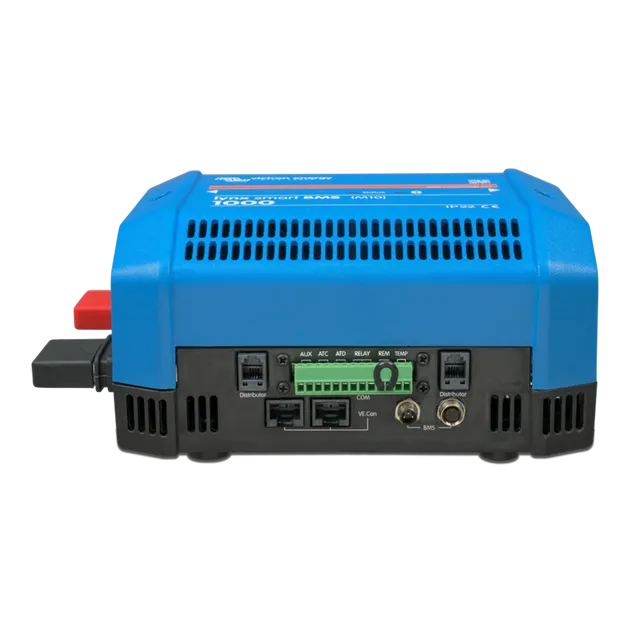

Kontrollsignaler og status kan deles med Victron-systemet via kompatible kommunikasjonsgrensesnitt, for integrasjon med invertere, ladere og GX-enheter.

Den kraftige kontaktoren kan også brukes som en fjernstyrt hovedbryter for systemet (last / lader) under normal drift, i tillegg til å fungere som sikkerhetsbackup.

Med kapasitet for opptil 50 batterimoduler gir Lynx Smart BMS 1000 mulighet for store, modulære LiFePO₄-batterisystemer med høy fleksibilitet.

Tekniske egenskaper

• Forsyningsspenning: 9 – 60 V DC

• Maksimal batterispenning: 75 V DC

• Innebygd sikkerhetskontaktor: 1000 A

• Støttede systemspenninger: 12 V, 24 V, 48 V

• Beskyttelsesfunksjoner:

  • Overspenning og underspenning

  • Høy og lav temperaturvern

  • Kortslutningsvern

  • Cellebalansering

• Maksimalt antall moduler i system: 50

• Dimensjoner / vekt: ca. 190 × 180 × 80 mm / 1,9 kg

• Materiale / bussbar: Tinnet kobberbuss

• Område: Innendørs (ikke vanntett)

Funksjonelle egenskaper

• Innebygd 1000 A kontaktor: Fungerer som sikkerhetsenhet og hovedbryter

• Cellebeskyttelse og balansering: Konstant overvåking av celler og jevn fordeling

• Automatisk frakobling: Ved feiltilstander på lading eller last

• Systemintegrasjon: Samarbeider med Victron-invertere / ladere og GX-kontrollere

• Skalerbar arkitektur: Multimodul-systemer med opptil 50 moduler

• Fallback-sikkerhet: Kontaktoren virker uavhengig av kontrollsystemet

• Fjernstyrt bryter: Kan styres eksternt via systemkommandosignaler

• Status og alarm: Rapporterer feil og driftstilstand til resten av systemet

Integrasjon og bruksområder

Lynx Smart BMS 1000 er egnet for avanserte Victron-baserte batterisystemer som krever høy sikkerhet, fleksibilitet og kapasitet.
Typiske anvendelser inkluderer marine systemer, off-grid anlegg, industribatterier, store mobile energisystemer og hybridlagringsanlegg.

Den integreres typisk med multi/inverter-lader-enheter, GX-styringssystemer (Cerbo GX / Ekrano GX), og andre Victron-komponenter for å skape helhetlige og sikre energisystemer.

Med kapasitet til 50 moduler, passer den også for større batteripakker som dekker flere titalls kilowattimer i 12 V-, 24 V- eller 48 V-systemer.

Sikkerhet og samsvar

Victron Lynx Smart BMS 1000 er konstruert i henhold til internasjonale krav til elektrisk sikkerhet og EMC.
Den tilbyr robust fallbacksikkring og beskyttelser som beskytter både batteri og system mot skade under feiltilstander.

Innebygde sikkerhetsmekanismer omfatter kontaktoravkobling, balansering, temperatur- og spenningskontroller, samt feilrapportering til systemkontrollere.

Oppsummering

Victron Lynx Smart BMS 1000 er en høyytelses og sikker løsning for krevende litiumbatterisystemer.
Med sin innebygde 1000 A kontaktor, avanserte cellekontroll og systemintegrasjon er den ideell for krevende installasjoner innen maritim, industri, off-grid og mobile energisystemer.
