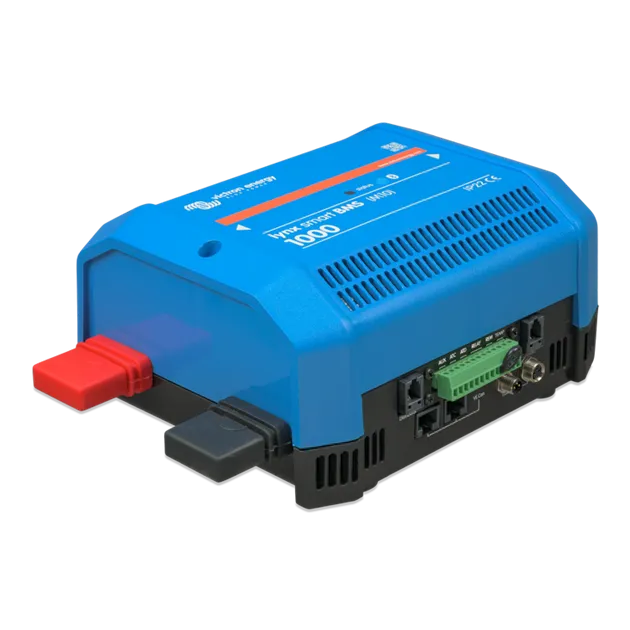

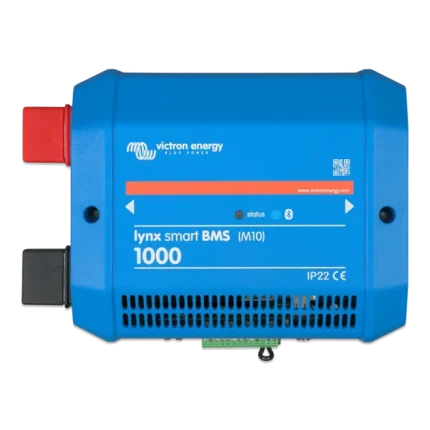

Victron Lynx Smart BMS 1000 NG

Victron Lynx Smart BMS 1000 NG (Next Generation) er et avansert batteristyringssystem for Victron Lithium Battery Smart (LiFePO₄)-serien, utviklet for større energisystemer med høye effektkrav og avansert integrasjon.
Den nye NG-versjonen representerer neste generasjon innen BMS-teknologi, med forbedret beskyttelse, raskere kommunikasjon og kraftigere intern kontaktor for høystrømsanlegg.

Enheten fungerer som sentral kontroll- og beskyttelsesenhet i litiumsystemet, og overvåker hver enkelt celle for spenning, temperatur og balanse.
Ved unormale forhold – som overspenning, underspenning eller overtemperatur – frakobler Lynx Smart BMS automatisk last og/eller lader for å beskytte både batterier og tilkoblede komponenter.

Den innebygde 1000 A kontaktoren fungerer både som hovedbryter og som fallback-sikkerhet dersom primærstyring feiler.
BMS-en kommuniserer direkte med Victron-invertere, ladere og GX-enheter via BMS-Can, og gir full systemintegrasjon i VRM og VictronConnect.

Elektriske og tekniske egenskaper

• Driftsspenning: 9 – 70 V DC

• Systemspenninger: 12 V / 24 V / 48 V kompatibel

• Maksimal batterispenning: 75 V DC

• Integrert kontaktor: 1000 A kontinuerlig kapasitet

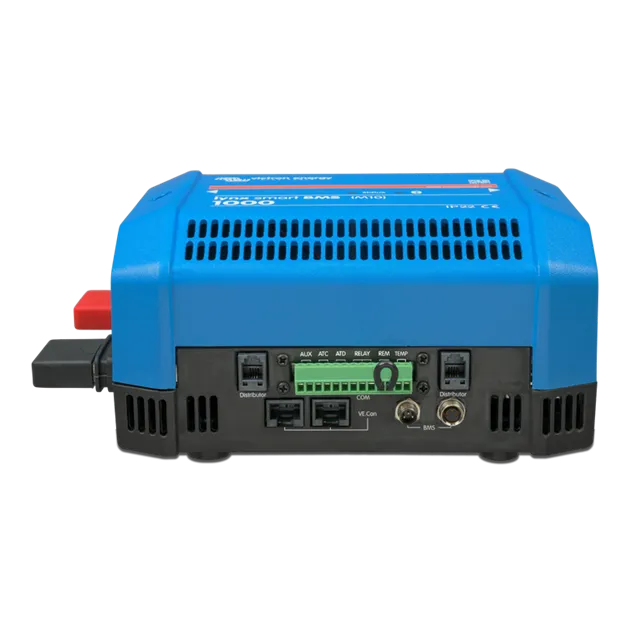

• Kommunikasjon:

  • Victron BMS-Can (for batteri og systemstatus)

  • VE.Can og VE.Bus via GX-enhet

  • Remote on/off-inngang for ekstern styring

• Beskyttelsesfunksjoner:

  • Celleoverspenning og -underspenning

  • Høy og lav temperatur

  • Kortslutning og feilstrøm

  • Automatisk frakobling av last og lader

• Strømforbruk: < 10 mA aktiv / < 1 mA standby

• Montering: Tavle eller panel (DIN-skinne eller flat montering)

• Temperaturområde: -20 °C til +50 °C

• Kapslingsgrad: IP20

• Materiale: Anodisert aluminiumshus med interne kobberbusser

Funksjonelle egenskaper

• Avansert cellebeskyttelse: Overvåker og balanserer individuelle celler for optimal ytelse og levetid

• Integrert 1000 A kontaktor: Fungerer som hovedsikkerhetsbryter og fallback i kritiske situasjoner

• Automatisk last- og laderstyring: Frakobler automatisk ved grenseverdier for spenning eller temperatur

• Full Victron-integrasjon: Kommuniserer sømløst med MultiPlus, Quattro og GX-enheter via CAN og VE.Bus

• Redundant sikkerhetssystem: Kontaktoren fungerer uavhengig av digital styring for økt driftssikkerhet

• Skalerbart design: Støtter opptil 50 batterimoduler for store energibanker

• Alarm- og feilsignaler: LED-status og digital feilsignalering via GX-system

• Fjernstyring: Remote on/off gjør det mulig å slå av/på hele systemet eksternt

• Lavt strømforbruk: Sikrer kontinuerlig overvåkning uten å tappe batteriet unødvendig

• Integrert logging: Data kan logges via tilkoblet Cerbo GX og vises i VRM-portalen

Integrasjon og bruksmiljø

Lynx Smart BMS 1000 NG fungerer som hjernen i Victron Lithium Smart-batterisystemer, og beskytter hele energibanken samtidig som den muliggjør full integrasjon med Victron-infrastruktur.
Den er spesielt designet for høyytelses og sikker drift i miljøer hvor litiumteknologi brukes sammen med Victron-invertere, ladere og solsystemer.

Typiske integrasjoner:

• Sentral BMS i store off-grid systemer

• Integrert i marine og yachter med høy lastkapasitet

• Batteribeskyttelse i industrielle og hybride kraftsystemer

• DC-distribusjon med Lynx Power In / Lynx Distributor

• Systemovervåkning gjennom Cerbo GX og VRM

Typiske bruksområder

• Marine installasjoner og kommersielle fartøy

• Off-grid og hybrid solcelleanlegg

• Industrielle og kommersielle energilagringssystemer

• Mobile energiløsninger og servicekjøretøy

• Telekom- og backup-strømsystemer

Sikkerhet og samsvar

Victron Lynx Smart BMS 1000 NG oppfyller internasjonale krav for elektrisk sikkerhet og EMC-kompatibilitet, og er CE- og E-merket (ECE R10).
Enheten er utviklet for kontinuerlig drift under krevende forhold, og beskytter mot alle vanlige elektriske og termiske feiltilstander.

Innebygde sikkerhetsfunksjoner:

• Overspennings- og underspenningsvern

• Temperaturbeskyttelse for celler og system

• Feilpolaritetsvern og EMC-støydemping

• Galvanisk isolasjon mellom kontroll og hovedstrøm

• Automatisk fallback-frakobling via intern kontaktor

Oppsummering

Victron Lynx Smart BMS 1000 NG er flaggskipet i Lynx BMS-serien — en komplett og sikker løsning for avanserte litiumbaserte energisystemer.
Med 1000 A integrert kontaktor, full Victron-integrasjon, og intelligent cellebeskyttelse, leverer den høy driftssikkerhet og lang levetid for batteribanken.

Et ideelt valg for marine, industrielle, mobile og off-grid installasjoner som krever maksimal sikkerhet, kontroll og effektiv energihåndtering.
